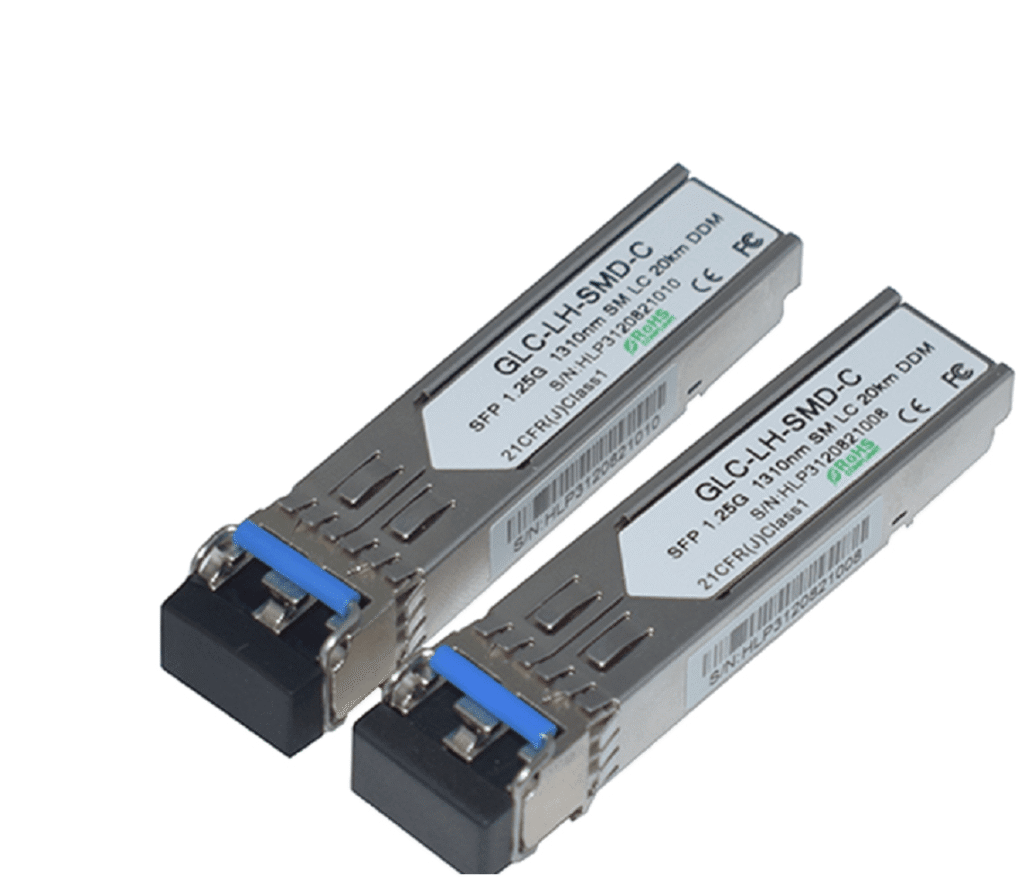

آشنایی با ماژول‌های GLC-LH-SM و GLC-LH-SMD

در این بخش برای درک تفاوت GLC-LH-SM و GLC-LH-SMDابتدا تعاریفی از هر یک از این ماژول‌ها ارائه می‌دهیم. با مطالعه این بخش، با هر یک از این ماژول‌ها و کاربرد آن‌ها آشنا می‌شوید.

GLC-LH-SM استاندارد انتقال ۱۰ کیلومتری در سینگل‌مد

این ماژول سیسکو مانند مدل SMDدارای قابلیت Hot Swappable Transceiver است. یعنی وقتی روتر سیسکو یا سوئیچ روشن و در حال کار است، بدون نیاز به خاموش کردن دستگاه آن را جدا یا جایگزین کنید. ماژول فیبر نوری سیسکو مدل GLC-LH-SM توان انتقال داده با سرعت 1 گیگابیت در ثانیه را دارد و می‌تواند با استفاده از فیبر سینگل مود، اطلاعات را تا فاصله‌ای حدود ۱۰ کیلومتر روی طول موج 1310 نانومتر منتقل کند.

در مسافت‌های کوتاه‌تر هم امکان استفاده از فیبر مالتی‌مود وجود دارد، به‌طوری که برای پوشش شبکه‌های داخلی و فاصله‌های حدود ۵۵۰ متر قابل استفاده است. به‌کمک این نوع ماژول، اضافه‌کردن فناوری فیبر نوری به شبکه‌های سازمانی یا اداری بدون دردسر و با کمترین پیچیدگی انجام می‌شود.

GLC-LH-SMD همان ماژول LH-SM به علاوه حرف “D”

این مدل از ماژول‌های سیسکو طوری طراحی شده‌اند که حتی وقتی روتر یا سوئیچ روشن است و به‌طور فعال در حال کار می‌باشد، می‌توان آن را بدون خاموش کردن دستگاه جدا یا جایگزین کرد. حرف D در نام ماژول فیبرنوری سیسکو مدل GLC-LH-SMD تفاوت اصلی آن با مدل‌های دیگر را نشان می‌دهد و بیانگر قابلیت Digital Optical Monitoring (DOM) است.

با فعال بودن DOM، ماژول توانایی ارائه یک رابط مانیتورینگ را دارد که به تشخیص وضعیت ماژول‌های گیرنده نوری کمک می‌کند. این عملکرد باعث می‌شود سیگنال‌ها و دمای ماژول‌ها در پورت مربوطه نمایش داده شوند.

در ادامه، مقایسه‌ای بین مدل‌های GLC-LH-SM و GLC-LH-SMD ارائه می‌شود تا تفاوت‌ها و قابلیت‌های هر کدام روشن شود.

قابلیت عیب‌یابی دیجیتال (DOM) در GLC-LH-SMD

حال به بررسی ویژگی DOM که وجه اصلی تفاوت GLC-LH-SM و GLC-LH-SMD است می‌ پردازیم.

DOM چیست؟ (Digital Optical Monitoring) و چرا اهمیت دارد؟

DOM که مخفف Digital Optical Monitoring است، قابلیتی مهم برای نظارت بر ماژول‌های نوری می‌باشد. با فعال بودن این ویژگی، می‌توان تمامی جنبه‌های عملکرد ماژول از جمله ارسال و دریافت داده، توان ورودی و خروجی، دما و ولتاژ نوری را در زمان واقعی مشاهده کرد. این امکان به مدیر شبکه کمک می‌کند تا اطمینان حاصل کند که ماژول کار خود را به درستی انجام می‌دهد.

قابلیت DOM در ماژول‌های SFP باعث عملکرد قابل اعتمادتر نسبت به مدل‌های بدون این امکانات می‌شود. همانطور که پیش‌تر در مقاله [تفاوت GLC-SX-MM و GLC-SX-MMD چیست؟] به تعریف دقیق مانیتورینگ دیجیتال و نحوه کارکرد آن پرداختیم، این ویژگی‌ها بر اساس استاندارد SFF-8472 پیاده‌سازی شده‌اند. این استاندارد باعث می‌شود مدیریت شبکه آسان‌تر شود و کارایی سیستم‌های نوری افزایش یابد.

معیارهای قابل مانیتورینگ توسط DOM (توان ورودی، توان خروجی، دما و ولتاژ)

ویژگی DOM (Digital Optical Monitoring) این امکان را فراهم می‌کند تا عملکرد ماژول‌ سیسکو به دقت رصد شود. برخی از مهم‌ترین پارامترهایی که با DOM قابل مانیتورینگ هستند، شامل موارد زیر می‌شوند:

توان ورودی(Input Power) : میزان نوری که وارد ماژول می‌شود و نشان‌دهنده کیفیت سیگنال دریافتی است.
توان خروجی(Output Power) : شدت نوری که ماژول ارسال می‌کند و سلامت عملکرد انتقال داده را نشان می‌دهد.
دمای ماژول 🙁Temperature) دما یکی از عوامل مهم برای اطمینان از عملکرد صحیح ماژول است، افزایش بیش از حد دما می‌تواند موجب اختلال یا آسیب ماژول شود.
ولتاژ نوری(Optical Voltage / Supply Voltage) : ولتاژ تغذیه ماژول را نشان می‌دهد و کمک می‌کند عملکرد مدارهای داخلی ماژول تحت کنترل باشد.

چگونه DOM به عیب‌یابی شبکه کمک می‌کند؟

با مانیتورینگ همزمان پارامترهای DOM، مدیر شبکه می‌تواند به سرعت مشکلات احتمالی را تشخیص دهد و از عملکرد صحیح شبکه نوری اطمینان پیدا کند. مثلا کاهش توان ورودی یا خروجی می‌تواند نشانه آسیب کابل یا کانکتور باشد.

تفاوت‌های عملیاتی بین GLC-LH-SM و GLC-LH-SMD

حتما تا به اینجا دریافته‌اید که این دو ماژول سیسکو شباهت‌های زیادی با یکدیگر دارند، اما تفاوت اصلی آن‌ها در حرف اضافی D است. این حرف در ماژول GLC-LH-SMD نشان‌دهنده پشتیبانی از نظارت نوری دیجیتال (DOM) است، قابلیتی که ماژول GLC-LH-SM فاقد آن است. مقایسه دو ماژول GLC-LH-SM و GLC-LH-SMD را در جدول زیر مشاهده می‌کنید.

ویژگی	ماژول GLC-LH-SMD	ماژول GLC-LH-SM
نوع محصول	ماژول فرستنده-گیرنده SFP (mini-GBIC)	ماژول فرستنده-گیرنده SFP (mini-GBIC)
فناوری اتصال	سیمی	سیمی
فرم فاکتور	Plug-in module	Plug-in module
نوع کانکتور	LC/PC دوگانه	LC دوگانه
پشتیبانی از فاصله (MMF/SMF)	MMF: 550 متر SMF: 10,000 متر	MMF: 550 متر SMF: 10,000 متر
طول موج نوری	1310 نانومتر	1310 نانومتر
سرعت انتقال داده	1000 Mbps	1000 Mbps
نوع کابل	MMF / SMF	MMF / SMF
DOM (Digital Optical Monitoring)	دارد – نظارت بر توان ورودی و خروجی، دما، ولتاژ گیرنده، جریان بایاس لیزر و ولتاژ ماژول	ندارد
پشتیبانی از HOT Swappable	بله	بله
استانداردها و پروتکل‌ها	SFF-8472, IEEE 802.3ah-2004, IEEE 802.3z, SFP MSA (INF-8074i)	SFF-8472, IEEE 802.3ah-2004, IEEE 802.3z, SFP MSA (INF-8074i)
محدوده دمای عملیاتی	-5 تا 85 °C	-5 تا 85 °C

مشخصات فنی مشترک: طول موج، فاصله پوشش‌دهی و …

همانطور که در جدول بالا مشخص است تمامی مشخصات فنی ماژول‌های ‌‌‌‌ GLC-LH-SM و GLC-LH-SMDیکسان هستند به‌جز ویژگی DOM. ویژگی‌هایی مانند طول موج و فاصله پوشش‌دهی، محدوده دمای عملیاتی و … از ویژگی‌های مشترک این دو ماژول می‌باشند.

تنها تفاوت‌‌‌‌ GLC-LH-SM و GLC-LH-SMD در وجود یا عدم وجود قابلیت DOM یعنی مانیتورینگ فعال است. در واقع DOM نوعی رابط هوشمند است که امکان پایش دقیق عملکرد ماژول‌های گیرنده نوری را فراهم می‌کند. این قابلیت می‌تواند اطلاعاتی مانند دما، توان خروجی و ورودی نوری، ولتاژ گیرنده را در اختیار مدیر شبکه قرار دهد. مدیر شبکه با بررسی این ویژگی‌ها از وضعیت عملکرد دستگاه مطلع می‌شود.

چه زمانی باید هزینه ماژول GLC-LH-SMD را پرداخت کنیم؟

در نهایت، انتخاب بین دو ماژول بیشتر به نوع دستگاهی بستگی دارد که قرار است روی آن نصب شوند. اگر دستگاه شما امکان نمایش و خواندن اطلاعات مربوط به عملکرد ماژول را دارد، مدل GLC-LH-SMD گزینه مناسب‌تری است. چون قابلیت مانیتورینگ نوری (DOM) را ارائه می‌دهد و می‌توانید وضعیت ماژول را لحظه‌به‌لحظه بررسی کنید. اما زمانی که قرار است ماژول روی تجهیزاتی مانند مدیا کانورتوراستفاده شود و نیازی به نظارت یا بررسی پارامترهای داخلی آن وجود ندارد، مدل GLC-LH-SM نیاز شما را برطرف می‌کند.
